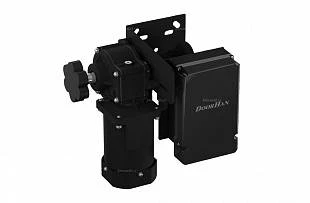

Привод Shaft-20 для промышленных секционных ворот

В наличии
Электромеханический привод вального типа Shaft-20 предназначен для автоматизации секционных ворот с высоким типом подъема.
40 292.15 р.
Купить В корзине
Задать вопрос

Зона применения

Зона применения

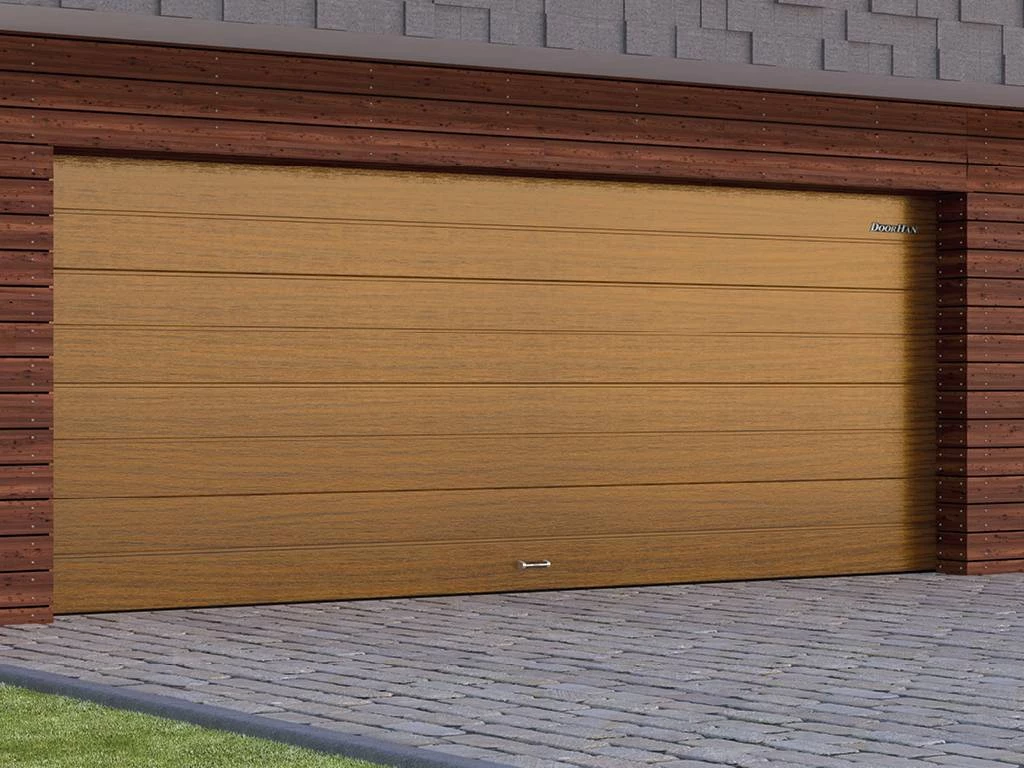

Секционные гаражные ворота

Зона применения

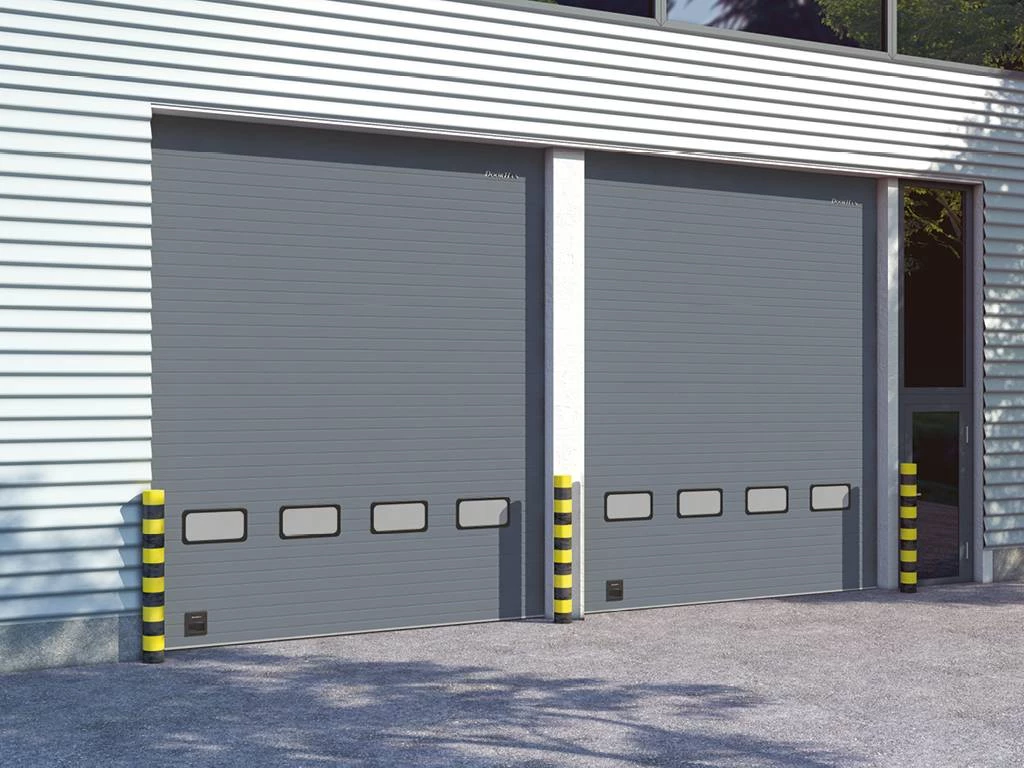

Секционные промышленные ворота

Преимущества

  1. Повышенная интенсивность привода Shaft-20 за счет высокого уровня теплоотдачи (наличие ребер охлаждения корпуса и кулера охлаждения мотора)

  2. Простота монтажа: установка привода Shaft-20 производится непосредственно на вал

  3. В плату встроен приемник с несущей частотой 433 мГц, в который можно прописать до 60 пультов дистанционного управления приводом

  4. Световые индикаторы помогают контролировать все этапы работы привода и получать информацию о выбранной логике работы

  5. Удобство подключения платы управления: легкосъемные клеммы значительно упрощают этот процесс

Дизайн

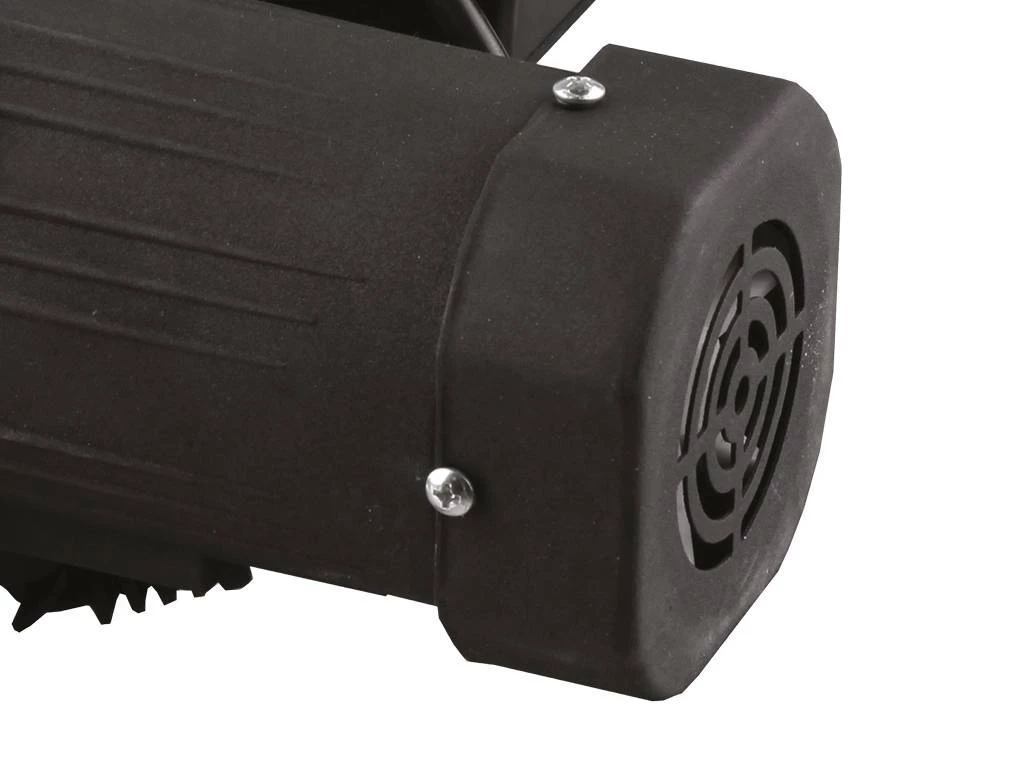

Кулер охлaждения в железном корпусе

Кулер охлaждения в железном корпусе

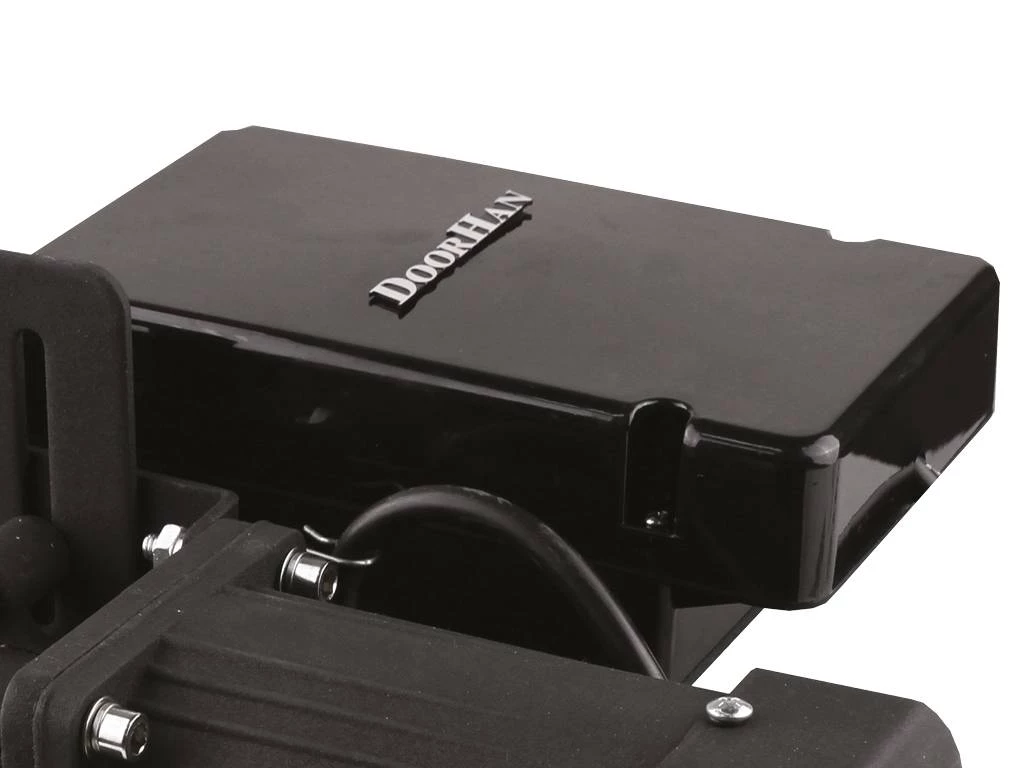

Встроенная платa управления

Встроенная платa управления

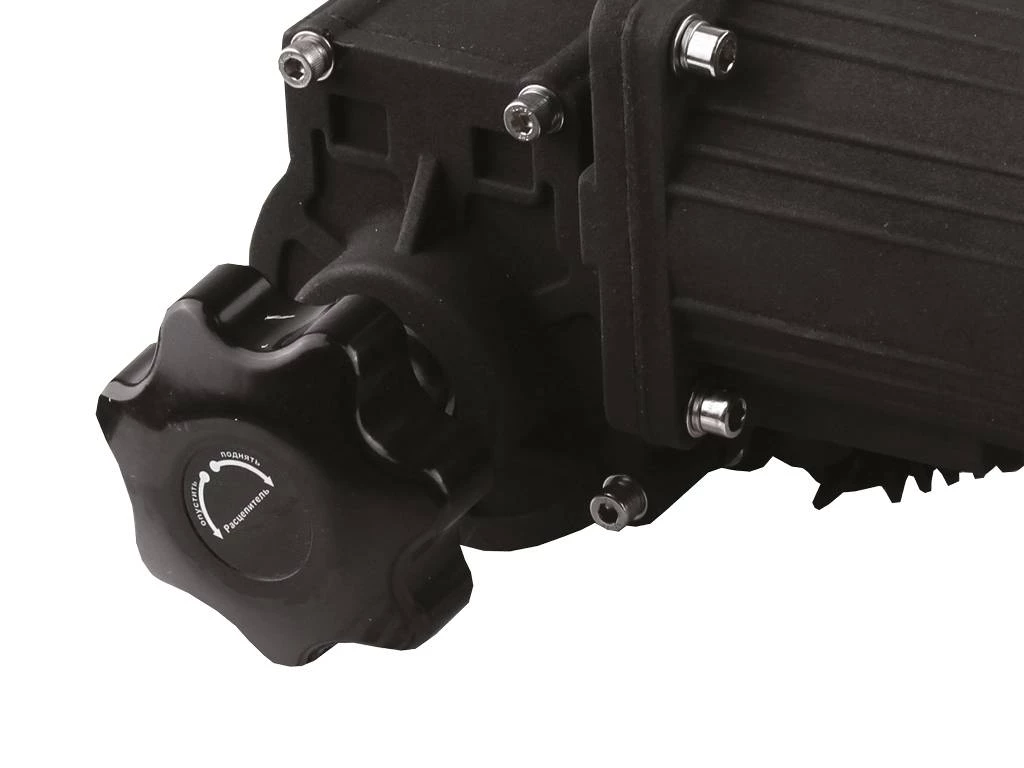

Рычаг расцепителя

Рычаг расцепителя

Таблица размеров

Параметр Показатель
Площадь ворот, м² 12

Конструкция

  1. Мотор-редуктор
  2. Рукояткa расцепителя
  3. Кронштейн крепления
  4. Концевые выключатели
  5. Блок управления
  6. Корпус блока управления

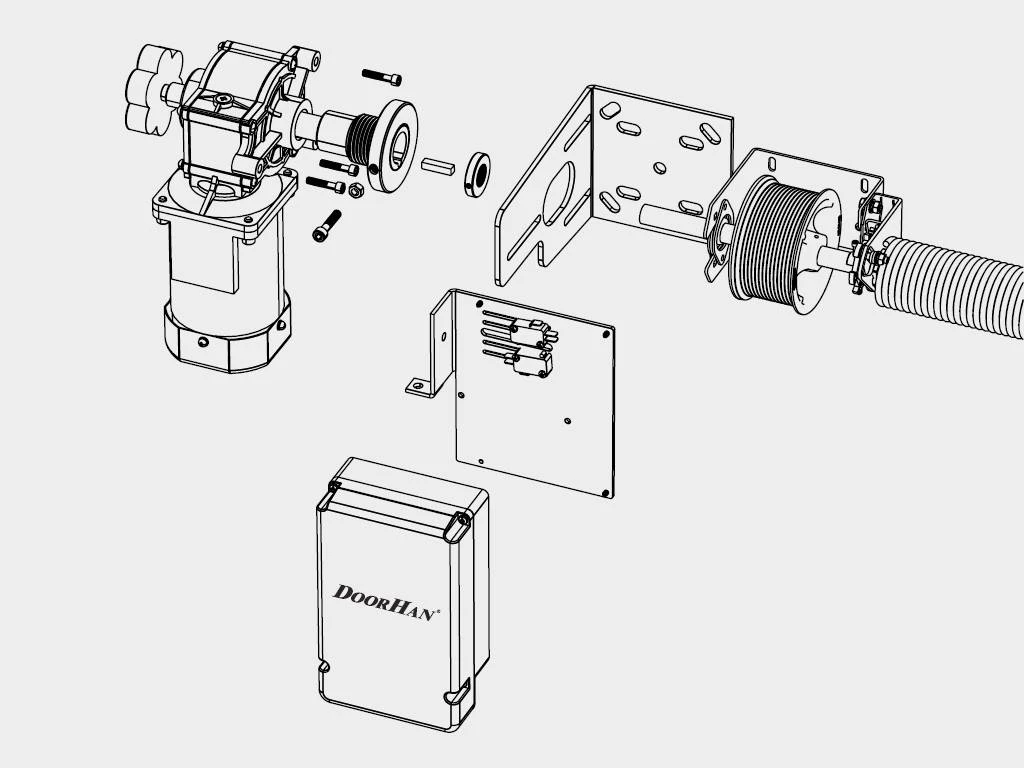

Способы монтажа

Монтаж производится на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов


Условия эксплуатации продукции

  1. Перед тем как установить привод, убедитесь, что створки ворот отбалансированы и перемещаются плавно.
  2. Технические характеристики привода должны соответствовать климатическим условиям места эксплуатации.
  3. Не следует устанавливать и эксплуатировать автоматические системы в помещениях, используемых для хранения огнеопасных и взрывчатых веществ.
  4. При движении створок исключите возможность застревания посторонних предметов между движущимся и неподвижным элементами привода.
  5. Допускается использование только оригинальных запчастей и аксессуаров от DoorHan, чтобы исключить неполадки.
  6. Не оставляйте электрический двигатель со снятой цепью!
  7. Не эксплуатируйте автоматический привод при обнаружении неисправностей.
  8. Перед запуском электрического привода исключите присутствие посторонних предметов в зоне работы устройства.
  9. Движение транспорта и людей допускается после остановки створок и выключения привода.
  10. Не допускайте детей к использованию привода и его элементов.
  11. Исключите вмешательства в работу автоматической части устройства.

Упаковка

Упаковка в коробку Характеристики упаковки
Описание упаковка представляет собой картонную коробку стандартного размерa с логотипом производителя
Состав пленка, пенопласт, картонная коробкa.
Ширина, мм 295
Высота, мм 230
Длина, мм 325

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.


Привод Shaft-20 для промышленных секционных ворот - характеристики

Бренд Doorhan
Тип Автоматика для ворот
Двигатель, В 220
Диапазон рабочих температур, °С -20...+55
Интенсивность использования, % 50 %
Класс защиты IP IP20
Крутящий момент, Нм 20
Напряжение питания, В 220-240
Площадь ворот, м² 12
Скорость вращения мотора, об/мин 1400
