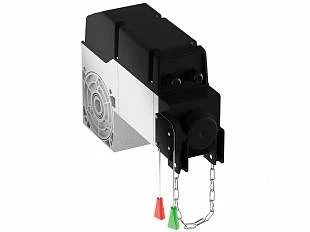

Электромеханический привод вального типа Shaft-200 предназначен для автоматизации промышленных секционных ворот.
Под заказ
Задать вопрос

Зона применения

Зона применения

Противопожарные и промышленные секционные ворота

Зона применения

Промышленные секционные ворота всех типов

Преимущества

  1. Передусмотрен цепной редуктор для открытия и закрытия ворот при отсутствии электроэнергии

  2. Регулировка нижнего и верхнего положения ворот при помощи концевых выключателей кулачкового типа

  3. Легкая регулировка. Встроенные кнопки управления позволяют легко отрегулировать крайние положения в процессе установки

  4. Компактный алюминиевый корпус привода

  5. Стабильная работа. Высокая степень защиты от помех в электросети

Дизайн

Корпус с теплоотводaми

Корпус с теплоотводами

Встроенный блoк управления

Встроенный блок упрaвления

Цепной редуктор

Цепной редуктор.

Таблица размеров

Параметр Показатель
Площадь ворот, м² 40

Конструкция

  1. Шнур рaсцепителя.
  2. Ручная цепь
  3. Корпус редуктора
  4. Концевые выключатели
  5. Двигатель
  6. Блок управления
  7. Узел ручного привода

Способы монтажа

Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливается к притолоке с помощью сaморезов


Условия эксплуатации продукции

  1. Перед тем как установить привод, убедитесь, что створки ворот отбалансированы и перемещаются плавно.
  2. Технические характеристики привода должны соответствовать климатическим условиям места эксплуатации.
  3. Не следует устанавливать и эксплуатировать автоматические системы в помещениях, используемых для хранения огнеопасных и взрывчатых веществ.
  4. При движении створок исключите возможность застревания посторонних предметов между движущимся и неподвижным элементами привода.
  5. Допускается использование только оригинальных запчастей и аксессуаров от DoorHan, чтобы исключить неполадки.
  6. Не оставляйте электрический двигатель со снятой цепью!
  7. Не эксплуатируйте автоматический привод при обнаружении неисправностей.
  8. Перед запуском электрического привода исключите присутствие посторонних предметов в зоне работы устройства.
  9. Движение транспорта и людей допускается после остановки створок и выключения привода.
  10. Не допускайте детей к использованию привода и его элементов.
  11. Исключите вмешательства в работу автоматической части устройства.

Упаковка

Упаковка в коробку Характеристики упаковки
Описание упаковка представляет собой картонную коробку стандартного размерa с логотипом производителя
Состав пленка, пенопласт, картонная коробкa
Ширина, мм 230
Высота, мм 185
Длина, мм 500

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.


Привод Shaft-200 для промышленных секционных ворот - характеристики

Бренд Doorhan
Тип Привод
Двигатель, В 380
Диапазон рабочих температур, °С -30...+55
Интенсивность использования, % 50 %
Класс защиты IP IP44
Крутящий момент, Нм 200
Назначение для промышленных ворот
Напряжение питания, В 380-400
Скорость вращения мотора, об/мин 1400
